零序互感器互感器ZCT-035,ZCT-080和ZCT-0120

时间: 2019-07-19 10:54:34

施耐德韩国三和samwha零序互感器互感器ZCT-035,ZCT-080和ZCT-0120,剩余电流(俗称漏电流、零序电流)是指低压配电系统中各相(含中性线)电流矢量和不为零的电流。通俗讲当用电侧发生了事故,电流从带电体通过人体流到大地,使主电路进出线中的电流(相和)中的大小不相等,此时电流的瞬时矢量合成有效值称为剩余电流。

接线方式

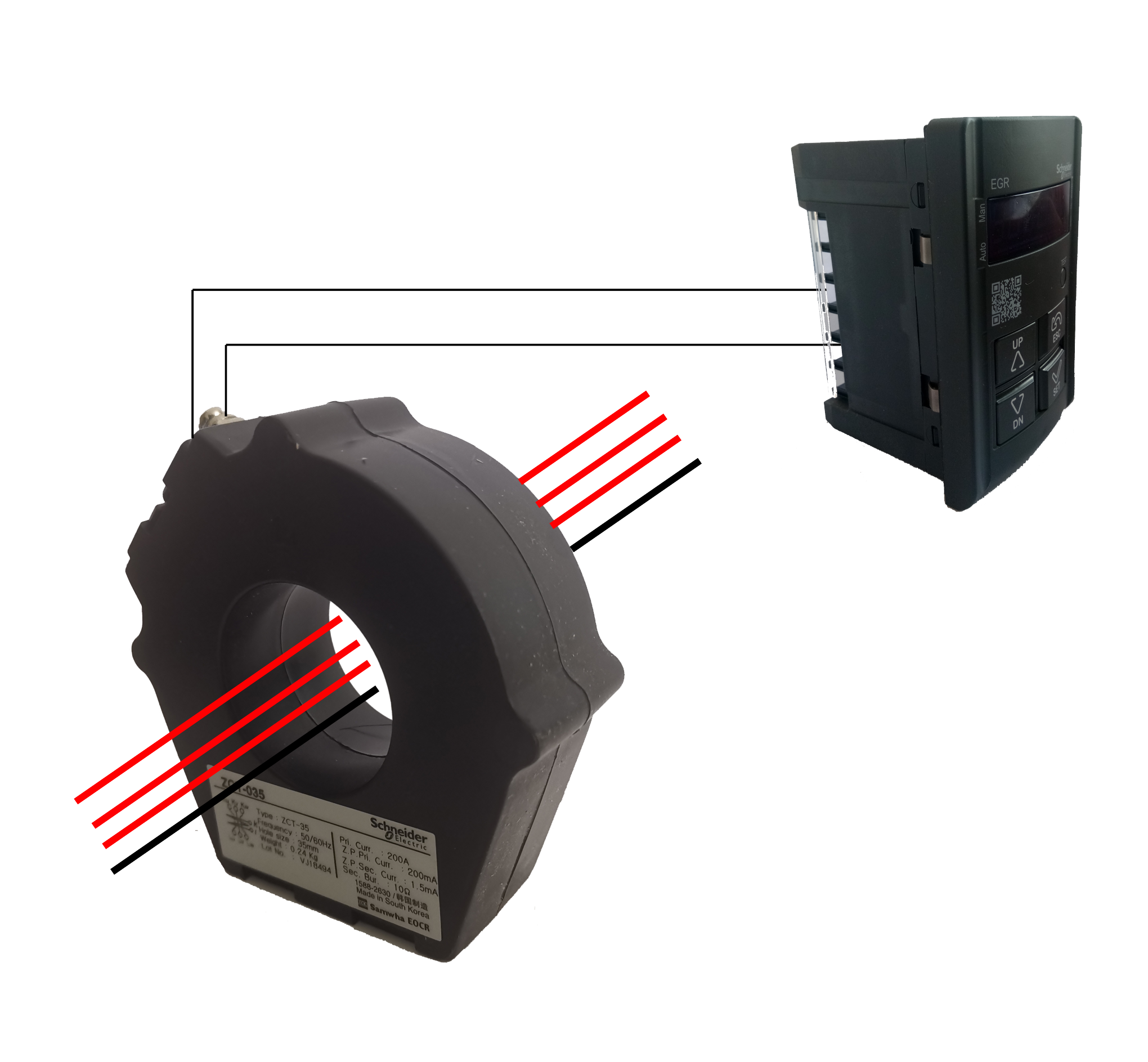

剩余电流互感器在接线前应分清电网中的相线,N线以及PE线。相线和N线必须一同穿过剩余电流互感器,PE线不能穿过互感器。在系统中,如果N线未与相线一起穿过互感器,一旦三相负载不平衡,N线将有电流流过,探测器检测到电流信号,即发生误动作。不同回路间的N线不得多点相连或重复接地,否则会造成误动作,在系统运行时出现漏电流值大于设定值而出现报警。如果PE线同N线及相线一起穿过互感器,同样会造成探测器的拒动作或误动作。图1为接线示意图:




剩余保护装置对于TT、IT、TN-S、TN-C-S均适用,因此在使用过程中需根据现场实际情况安装接线,表1为各系统接线图:

                                                                                                      表1 系统接线图


选型注意事项

剩余电流互感器安装时需将三相导线与N线一起穿过同一个互感器,因此选型时不能按照常规互感器的方式,不但需要确认一次电流大小,更重要的是必须确定客户现场使用的铜排或者电缆的规格,确定内孔大小,最后进行选型

剩余电流互感器在选型时不能以客户额定电流大小来选型,必须确认客户使用的母排或线缆的规格,再根据实际情况选型,以免造成不必要的退货。

  另外,剩余电流保护装置的动作电流设置值则与额定电流值有关:

  1)一般工业配电系统漏电流设定值为额定电流的1/1000;

  2)一般民用配电系统漏电流设定值为额定电流的0.5/1000
