EUCR空转低电流保护继电器产品选型

时间: 2019-07-19 10:49:40

施耐德韩国三和samwha EUCR电子式低电流相序保护继电器,俗称空转保护器,欠电流保护器。采用2CT电流互感器实测负载运行电流值进而判断负载故障,可进行无载和载物状态监测,供电电源电压范围为:24-240VAC/DC。根据保护负载电流范围为三种规格:05:0.5-6A,30:3.0-30A,60:5.0-60A。


     产品型号                          电流范围                         供电电源电压

  EUCR-05S                         0.5-6.0A                        24-240VAC/DC

  EUCR-30S                         3.0-30A                         24-240VAC/DC

  EUCR-60S                         5.0-60A                         24-240VAC/DC


EUCR-05S 配合3CT电流互感器可实现大负载设备的保护

   产品型号                       电流范围                       供电电源电压                  配电流互感器规格

 EUCR-D1S                      10-120A                      24-240VAC/DC               2CT-D1-100-C

 EUCR-DHS                      15-180A                     24-240VAC/DC               2CT-DH-100-C

 EUCR-D2S                       20-240A                     24-240VAC/DC               2CT-D2-100-C

 EUCR-D3S                       30-360A                     24-240VAC/DC               2CT-D3-100-C

 EUCR-D4S                       40-420A                      24-240VAC/DC               2CT-D4-100-C


EUCR前部面板的dip拨码开关是No loadtrip(无负载)开关。

1 .设定为No loadtrip off

以EUCR-05为例,检测到0.5A以下电流,即使供电电源正常的,电机不开车运行,不进行电流测量,所以不会脱扣跳闸。

2 .设定为No loadtrip on

设定电流以下的所有情况下,只要操作电源正常,均会脱扣跳闸,即时电动机停机状态下也同样如此。

因此可用于单相负载的缺相保护

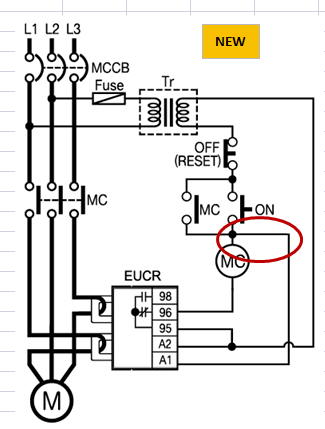

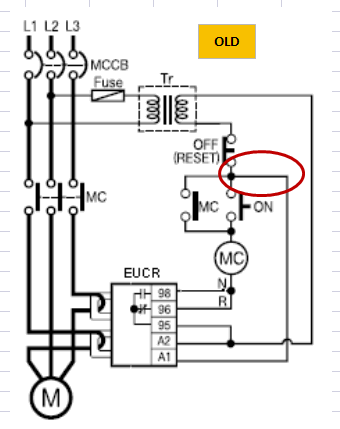

新品已完成对左侧两种接线的整合,通过面板前部拨码开关自行实现要求功能。









通过正面上方NLT拨码开关进行选择,接线可采用第一代和第二代产品示意
