漏电保护继电器和ZCT的选择和应用

时间: 2019-07-19 10:20:48

Q:有内置零序互感器ZCT的EOCR-3BZ2,EOCR-FBZ2,EOCR-i3BZ,EOCR-iFBZ等产品和外部电流互感器CT可以搭配吗?



A:具有内置ZCT产品只能单独使用,不可配合电流互感器CT使用。

过电流设定范围仅为0.~80a

具有漏电保护功能且负载超过80A需要使用外部ct组合时,采用EOCR-3EZ,EOCR-FEZ,EOCR-3MZ2,EOCR-FMZ2,EOCR-i3MZ,EOCR-iFMZ产品配合ZCT完成。

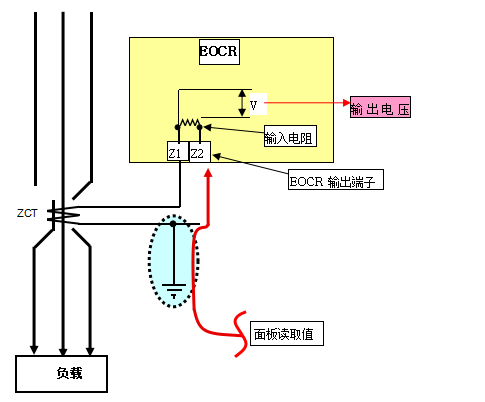

Q:零序互感器ZCT和EOCR如何连接?



A:ZCT--035有两个端子,ZCT-080和ZCT-120有4个端子.一般要求主回路线缆K侧输入,l侧输出。

ZCT--035两个端子引出线缆后直接接入EOCRZ1和Z2输入端子。

ZCT-080和ZCT-120漏电输出端子之外,还有俩个测试端子。

K:Z1 l:Z2,kt:open,lt:open

(测试端子kt和lt为实际保护不适用端子,ZCT检测到漏电电流时通过输出端子k和l输出,当超过200 mA时,输出端子k和l输出为1.5mA。)
