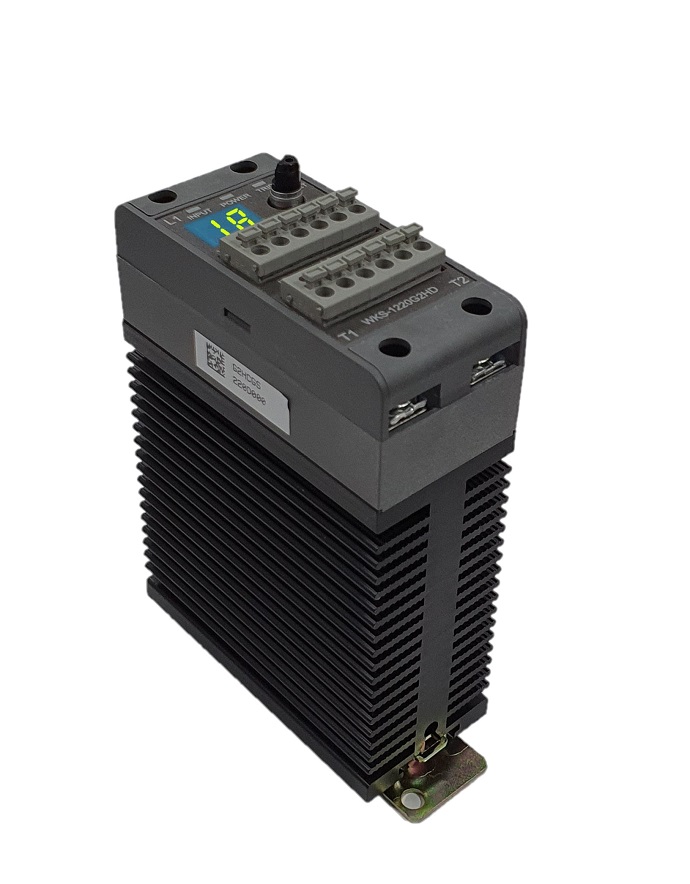

WKS-1320G2HD                                                        G2H型 ✔ 特点 ■  基于MCU稳定可靠运行 ■  通过字符或数字实现便捷保护与状态确认：2位窗口显示 ■  超小型化和超薄设计，最大限度减少面板内部安装空间 ■  通过1P2W系统双回路断开保障可靠性 ■  通过散热片两阶段温度控制提升运行性能 ■  过/欠电流范围分别设置保护       ○ 过电流保护范围：0.5~25A       ○ 缺相电流保护范围：0.4~超过过电流保护设定值以下 ■  内置RC滤波器实现内部保护和电压保护装置 ■  可根据需要额外加装压敏电阻的设计结构 ■  LED状态指示灯 ■  用途：电机及负载控制

✔  输出规格

• 最大负载电流：25A

• 负载电压范围：50-480VAC

• 峰值电压（非重复）：1200 V

• 输入额定电流值：350A

• 电压降：1.8 Max(60Hz) V

• 响应速度：8.33(60HZ) + 1cycle , 10(50HZ) + 1cycle Max msec

• 工作方式：Zero Cross

• 保护措施：C.R & T.N.R

• 频率：50~60 Hz

✔  输入规格

• 输入电压范围：10~26VDC

• 工作电压：3.7VDC

• 回流电压：1VDC

• 输入电流：14mA

✔  通用规范

• 工作温度：-20~80 °C

• 储存温度：-30~100°C

• 耐压电压：2500VAC（输入，输出 - 壳体间）

• 绝缘电阻：100（输入，输出 - 壳体间/500VDC测试)）MΩ

• 安装类型：DIN Rail&螺钉
