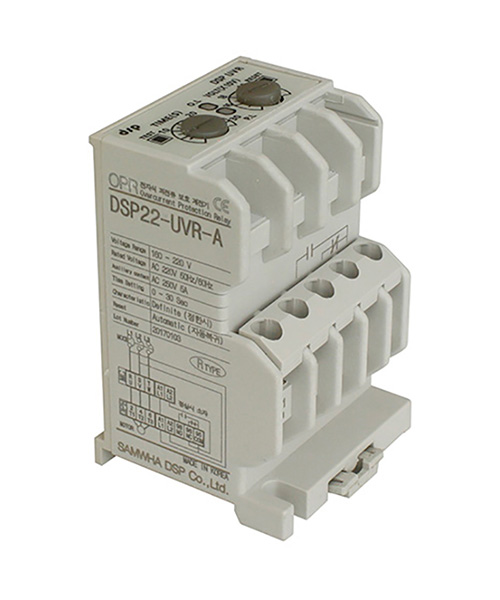

DSP-UVR

低电压保护器

✔ 概述

• ■ 超小型

• ■  欠电压保护

• ■  宽电压设置范围

• ■  动作延迟时间设置/自动复位

• ■  动作原因指示及实际电流确认(LED)

• ■   复位方式：自动/断电/手动

• ■  超强环境适应性

• ■   超节能型

• ■   欠电压保护(O-Time)设置时间后动作

✔  技术参数

■  时间设置(u-Time)：0.2~30秒

■  复位方式：自动/手动/断电

■  过电流动作特性：定时限

■  允许误差

   □  电压：±5%

   □  时间：±15%

■  操作电源

   □  三相电压

      AC110V:70~110V

      AC220V:160~200V

      AC380V:300~380V

   □  频率：50/60HZ

■ 输出触点

   □ 主输出：95-96-98：1-SPDT（1C），250VAC/3A，30VDC/1A，电阻式

   □ 状态：控制电源正常通电(95-96闭合，95-98打开)

■ 使用环境

   □ 工作温度：-25°C ~ +70°C

   □  储存温度：-40°C ~ +80°C

   □  相对湿度：30-85%，无凝露

■ 最大主回路线缆尺寸：25SQ

■ 螺丝拧紧扭矩：最大0.6N·m

■ 绝缘电阻 / IEC-60255-5：电路与外壳之间100Mohm以上，500VDC

■ 高压耐受：IEC-60255-5

   □  电路与外壳之间：AC2000V，60Hz，1分钟

   □  触点间：AC1000V，60Hz，1分钟

■ 冲击耐压：IEC-60255-5

   □  电路-地线，电路-电路：1.2/50uS，5KV

   □  控制电路：1.2/50uS，5KV

■ 1MHz突发抗扰测试 / IEC 61000-4-18：2.5KV, Positive / Negative under 2sec

■ 静电放电阻测试：IEC-61000-4-2

  □  空气中：Level 3, 8KV

  □  连接状态：Level 13, 6KV

■ 辐射电磁场干扰/ IEC-61000-4-3：Level 3, 10V/m

■ 电快速瞬变抗扰度：IEC-61000-4-4

  □  功率与继电器输出：Level 4, 4KV

■ 浪涌电阻测试：IEC-61000-4-5

 □  继电器输出：1.2×50uS，2KV（0°、90°、180°、270°）

■ 传导干扰抗扰度/ IEC-61000-4-6：10V, Level 3

■ 功耗：最大0.5W

■ 安装：35mm DIN-Rail / Panel
